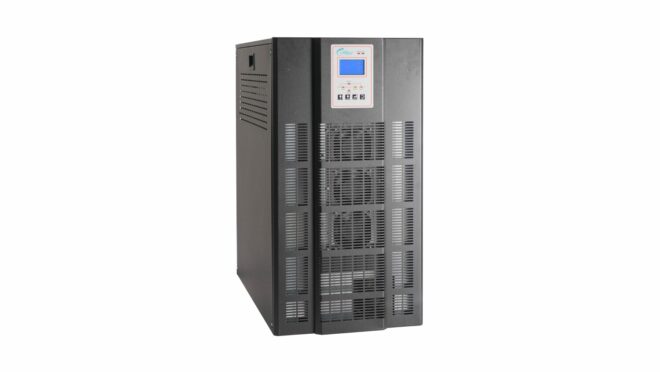

Как работает источник бесперебойного питания (ИБП)? Какие бывают типы?
Источники бесперебойного питания используются для защиты важных потребителей и не оставлять их без энергии. Приемники, питающиеся от источников бесперебойного питания, работают с переменным током. Резервную энергию источников бесперебойного питания обеспечивают аккумуляторные батареи. 1-фазное или 3-фазное переменное напряжение (AC), подаваемое на вход ИБП, преобразуется в постоянное напряжение (DC) с помощью двухполупериодных выпрямительных цепей. Во время этого преобразования напряжение выпрямляется и регулируется. Это постоянное напряжение заряжает аккумуляторы. При этом это постоянное напряжение через инвертор преобразуется обратно в переменное и на приемники подается чистый ток, исключающий колебания, гармоники и т.п. на сетевом входе. предотвращается. На рисунке ниже приемники питаются чистым током через ИБП, когда питание не отключено.
В случае сбоя электропитания батареи активируются, и постоянное напряжение, накопленное в батареях, преобразуется в переменное напряжение через инвертор и подается на выход. Таким образом, отключение электроэнергии не влияет на приемники. Принцип работы ИБП в случае отключения электроэнергии показан ниже.
Системы ИБП также имеют систему байпаса. В случае неисправности ИБП обеспечивает питание системы сетевым напряжением при условии отсутствия проблем с входным сетевым напряжением. Этот процесс осуществляется с помощью резервного переключателя. В качестве резервного переключателя можно использовать статический резервный переключатель, состоящий из полупроводников (тиристор, триак), но можно также использовать механические резервные переключатели. На рисунке ниже показано питание приемников в обход ИБП.
ИБП также имеют устройства защиты от перенапряжений. Таким образом, чрезмерные напряжения не могут повредить выпрямители, батареи, инверторы и приемники. Опять же, колебания напряжения предотвращаются за счет множества схем фильтров на входе и выходе.
Какие существуют типы источников бесперебойного питания?
Источники бесперебойного питания по своей конструкции делятся на динамические и статические ИБП.
1. Источники бесперебойного питания Dimanik: В последнее время, с развитием полупроводниковых технологий, статические системы с генераторами стали использоваться в местах, где требуется очень большая мощность (например, 300-1000 кВА).
2. Статические источники бесперебойного питания: В соответствии с условиями работы статических источников бесперебойного питания;
а) Резервный сотрудник
б) работа в Интернете
в) Линейные интерактивные источники бесперебойного питания делятся на три.
Резервные ИБП — это ИБП, в которых приемники питаются от сети, когда на входе сети всегда есть энергия, а инвертор активируется и питает приемники только тогда, когда энергия сети отключается. ИБП, используемые для персональных компьютеров, обычно работают в режиме ожидания. Блок-схема резервных ИБП представлена ниже. Когда безобрывный переключатель находится в верхнем положении, сетевое напряжение фильтруется и подается на приемники. Когда питание отключается, безобрывный переключатель перемещается в нижнее положение и начинает питать приемники через аккумуляторную группу и инвертор.
ИБП, работающие онлайн, — это ИБП, в которых питание приемников осуществляется через инвертор, даже если в сети есть энергия. Пока в сети есть энергия, заряжается группа батарей и в то же время инвертор, который выдает выходную мощность на сеть. та же частота, что и энергия сети, работает. Питание приемников осуществляется через инвертор. При отключении электроэнергии в сети процесс зарядки аккумуляторной группы прекращается. Группа аккумуляторов питает инвертор постоянным напряжением, гарантируя, что инвертор обеспечивает переменный ток и, следовательно, не оставляет приемники без энергии. На рисунке ниже напряжение, подаваемое на вход, выпрямляется и фильтруется выпрямителем. Полученное постоянное напряжение заряжает группу батарей, а также подает напряжение на инвертор.
Линейно-интерактивные ИБП — это ИБП, в которых инвертор не активен при наличии энергии в сети, но активны цепи, регулируемые выпрямителем, и группа батарей. Аккумуляторная группа и инвертор вступают в действие в случае отключения электроэнергии и питают приемники. Заряд аккумуляторов обеспечивается обратной работой инвертора при наличии энергии в сети. При отключении питания размыкается безобрывный переключатель, активируя аккумуляторную группу и питание приемников продолжается через инвертор. В линейных интерактивных ИБП используются трансформаторы со ступенчатым входом, что обеспечивает регулирование напряжения и предотвращает заряд аккумуляторов высоким напряжением и тем самым сокращает срок их службы. Блок-схема линейно-интерактивных ИБП представлена ниже.
