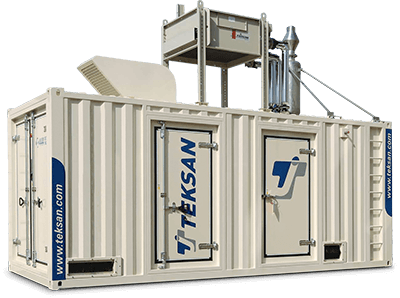

77 kVA, 62 kW, Двигатель MAN, С кабиной, Комплекты биогазовых генераторов

Açıklama

77 kVA Комплекты биогазовых генераторов

Двигатель

rГенератор

r

Комплекты биогазовых генераторов

Двигатель

Генераторы Teksan соответствуют стандартам ISO 8528, ISO 3046, BS 5514, DIN 6271 и включают в себя двигатели мирового технологического уровня, обеспечивающих низкий расход топлива, точную регулировку скорости, с монтированным насосом топлива, регулятором частоты механического или электронного типа.

Альтернатор

В продукции ТЕКСАНА используются альтернаторы, прошедшие все опытные этапы, соответствующие стандартам IEC 60034-1; CEI EN 60034-1; BS 4999-5000; VDE 0530, NF 51-100,111; OVEM-10, NEMA MG 1.22., не

требующие обслуживания, с регулятором напряжения электронного типа, обеспечивающим точное регулирование напряжения высококачест-венный альтернатор, предпочитаемый во всем мире благодаря своей производительности и прочности.

Контрольная панель

Контрольные панели, используемые в стандартных генераторных установках Teksan обеспечивают легкость и безопасность использования. Легкий мониторинг состояния генератора посредствам измеренных и статистических параметров, рабочих режимов, сигналов и предупреждений. Панель с электронным модулем контроля и кнопкой экстренной остановки на передней стороне изготовлена из стального листа и покрашена в электростатической порошковой краской. Наряду с качественным стандартными панелями, компания Teksan предоставляет клиентам панели особого дизайна и решений по требованиям заказчика.

Шасси и топливный бак

Благодаря прочной структуре и виброгасителям, обеспечивающим характеристики и прочность к нагрузкам, минимизируется уровень вибрации генераторной установки. Все шасси укреплены рым-болтами. Наряду со стандартными шасси, произведенными Teksan, компания разрабатывает специальные решения, обеспечивающие легкость транспортировки и установки в зависимости от требований клиента. В генераторных установках мощностью менее 1600 кВа топливный бак интегрирован в шасси. В генераторных установках мощностью более 1600 кВа топливный банк прямоугольного типа предоставляется отдельно к генераторной установке. Во всех типах топливных баков имеется индикатор уровня.

Система охлаждения

Качественные Радиаторы промышленного типа, расширительный бак и охлаждающий вентилятор, Сходящие в состав генератора, обеспечивают постоянство температуры генераторной установки.

Некоторые опционные устройства генераторной установки, предоставляемые Teksan:

• Генератор переменного тока среднего напряжения
• Программы дистанционного (Remote) радиатора
• Система автоматического наполнения топлива
• масляный поддон, панели, нагреватели катушек переменного тока
• Генератор с двойным AVR и PMG
• Системы синхронизации
• Выходной выключатель генератора
• Панель передачи сеть-генератор | Изолированные кабины в соответствии с требованиями уровня шума | Сейсмические решения | Прицеп | Дистанционный мониторинг

• TJ-Gaz, является уникальным устройством, обладающим широкими топологиями связи и аналоговыми и цифровыми входными и выходными возможностями, содержащим в себе множество функций, который разработан в промышленных целях специально для когенерационных и иных газовых систем.
• Количество аналоговых или цифровых входов-выходов может быть увеличено по желанию.
• Контролирующее устройство TJ-Gaz, которое способно контролировать и отслеживать смесь воздуха и газа (AFR – Коэффициент Воздуха-Газа), необходимый для газового генератора, системы зажигания и детонационной системы, является бесподобным контролирующим устройством для контроля комплектов генератора газа, когенерационных и тригенерационных систем.
• Широкий диапазон перечня ЭКЮ (ECU) охватывает информационные данные устройств, контролирующих двигатели (ECU), подавляющего большинства используемых в промышленных условиях газовых двигателей.
• Благодаря функции контроля переключателя генератора и сети и функции соединения портов в множественных системных шинах, может осуществлять контроль переключателей сцепления. В соответствии с номинальной нагрузкой системы, может осуществлять такие операции, как задача нагрузки, сброс нагрузки, распределение и синхронизация нагрузки.
• Может осуществлять ROCOF, VectorShift и Дифференциальную защиту генератора.
• Превосходным интерфейсом PLC может производить сценарии генератора и когенерации. Возможно произведение мимической диаграммы (мнемосхемы) когенерации и тригенерации на экране панели. Можно отслеживать и получать посредством excel кривые трендов (индикаторы) таких значений, как скорость, ток, напряжение, нагрузка. Благодаря высокой ёмкости памяти, могут быть сохранены записи всех показателей (значений), сбоев и т.п., имеющих место быть во время работы системы.
• TJ-Gaz, отвечает самым строгим мировым стандартам безопасности, вибрации, ЕМС и экологичности в промышленной категории. Процесс обновления программного обеспечения можно легко улучшить через порт USB.
• Программным обеспечением на базе Windows, посредством USB, RS-485, RS-232, Ethernet, GPRS, Динамического и Статического IP и через Облачную систему Интернет (AirGate), можно производить онлайн мониторинг и программирование.
• Благодаря собственному программному обеспечению, посредством компьютера с системой SCADA, из единого центра, онлайн системой может 7/24 производиться мониторинг более одного газового генератора и когенерационной системы.

• Непрерывная Работа AMF
• Синхронизация
• Контроль Переключателя Сети, Генератора и Сцепления
• Автоматическая Загрузка Напряжения, Сброс Напряжения и Распределение Напряжения
• Контроль Смеси Воздуха и Газа (AFR)
• Защита ROCOF, VectorShift ve Дифференциальная Защита
• Удалённый Мониторинг и Контроль
• Настройка Количества Аналоговых и Цифровых Входов-Выходов

• 3-фазная 4-х проводная, звезда
• 3-фазная 4-х проводная, треугольник
• 3-фазная 3-х проводная, 3 CTs
• 3-фазная 3-х проводная, 2 CTs (L1-L2)
• 3-фазная 3-х проводная, 2 CTs (L1-L3)
• 2-фазная 3-х проводная, L1-L2
• 2-фазная 3-х проводная, L1-L3
• 1-фазная 2-х проводная
