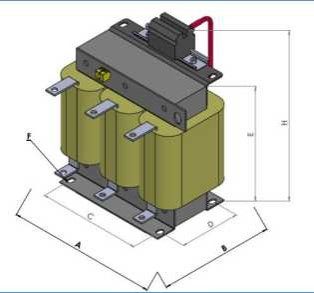

РЕАКТОРЫ ФИЛЬТРОВ ГАРМОНИК

Реакторы фильтров гармоник, системы компенсации фильтров Он используется путем последовательного соединения конденсаторов. Реакторы фильтров гармоник в системах компенсации В системах с гармоническим содержанием при использовании Решены следующие возникшие проблемы.

• Сверхток во время ввода в эксплуатацию конденсаторов снятие

• Чрезмерные токи из-за гармонического резонанса. увеличение и перегрузка конденсаторов

• Конденсаторы быстро выходят из строя

• Нагрузка линий из-за чрезмерных токов,

Нагрев в кабелях Несвоевременное открытие элементов защиты Чрезмерное сетевое напряжение из-за гармоник повреждение, что приводит к проблемам в чувствительных устройствах Помехи в системах связи

• Необъяснимые проблемы и неисправности электронных карт, устройств и компьютеров.

ВЫБОР ПОДХОДЯЩЕГО РЕАКТОРА ФИЛЬТРА ГАРМОНИК

Выбор реакторов фильтров гармоник и силовых конденсаторов в системах компенсации фильтров имеет большое значение. При выборе конденсаторов и реакторов следует учитывать следующие моменты: Важно получить ожидаемую производительность от установленной системы компенсации фильтра.

• Отрегулируйте резонансную частоту системы компенсации фильтра в соответствии с гармониками в системе.

быть выбранным

• При использовании реакторов напряжения на клеммах конденсаторов превышают напряжение сети. Поскольку это так, номинальное напряжение используемых конденсаторов должно быть адаптировано к выбранной резонансной частоте. быть определен как день

• Кабелепровод высокого напряжения, используемый в качестве компенсационного источника питания в системах компенсации фильтров. отличается от суммы мощностей конденсаторов, обусловленных конденсаторами и реакторами фильтров гармоник. происходит. По этой причине необходимо рассчитать компенсационную мощность фильтруемой системы. В противном случае он отсутствует Возможна компенсационная ситуация.

• Из-за реакторов произойдет дополнительное повышение температуры в фильтрующих компенсационных панелях, которые будут установлены. принимаются во внимание и на борту принимаются необходимые меры предосторожности.

• Все фильтры гармоник Elektra CE маркированы и соответствуют стандартам 61558-2-20. Аккредитованная испытательная лаборатория соответствия Зарегистрировано (TSE)

Есть.
